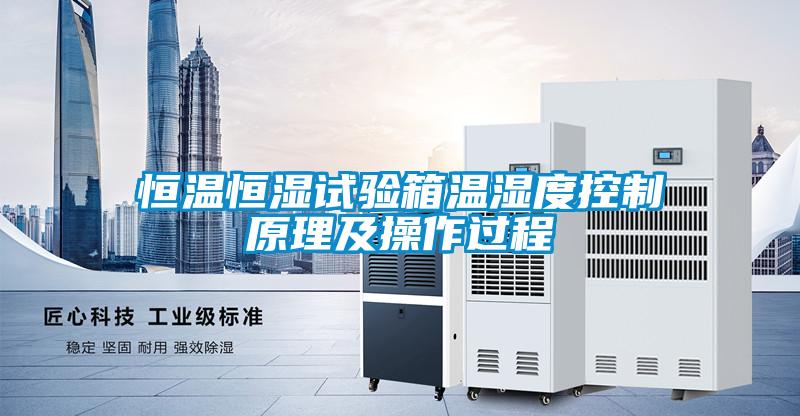

恒溫恒濕試驗箱溫濕度控制原理及操作過程

　　恒溫恒濕試驗箱溫濕度控制原理及操作過程恒溫恒濕試驗箱也稱高低溫交變濕熱試驗箱，可程式恒溫恒濕試驗機，是航空、汽車、家電、科研等領域*的檢測設備，用于測試和確定電工、電子及其他產品及材料進行恒定試驗的溫濕度環境變化后的參數及性能。按照其試驗要求不僅要有溫度的控制，同時還要進行濕度控制，該過程如下：一、恒溫恒濕試驗箱升溫過程試驗箱內的升溫主要是采用大功率電阻絲，由于試驗箱要求的升溫速率較大，因此試驗箱的加溫度系統分為加濕和除濕兩個子系統二、恒溫恒濕試驗箱降溫過程降溫即制冷，試驗箱的制冷方式都是機械制冷以及輔助液氮制冷，機械制冷采用蒸汽壓縮式制冷，它們主要由壓縮機，冷凝器，節流機構和蒸發器組成，恒溫恒濕試驗箱如果箱體較大需要達到的溫度要求較低達-55℃或以下，單級制冷難以滿足滿足要求，因此試驗箱的制冷方式一般會采用復疊式制冷。三、恒溫恒濕試驗箱加濕過程

　　恒溫恒濕試驗箱加濕的過程實際上就是提高水汽分壓力，最初的加濕方式就是向恒溫恒濕試驗箱壁噴淋水，通過控制水溫使水表面飽和壓力得到控制。箱壁表面的水形成較大的面，在這個面上向箱內通過擴散的方式向箱內加入水汽壓使試驗箱中相對濕度升高，這一方法出現在上世紀五十年代。由于當時對濕度的控制主要是用水銀電接點式導電表進行簡單的開關量調節，對于大滯后的熱水箱水溫的控制適應性較差，因此控制的過渡過程較長，不能滿足交變濕熱對加濕量要求較多的需要，更重要地是在對箱壁噴淋的時候，不可避免地有水滴淋在試品上對試品形成不同程度的污染。

　　編輯搜圖

　　請點擊輸入圖片描述（最多18字）

　　四、恒溫恒濕試驗箱除濕過程試驗箱的除濕方式有兩種：機械制冷除濕和干燥除濕。1、機械制冷除濕的除濕原理是將空氣冷卻到露點溫度以下，恒溫恒濕試驗箱直銷使大于飽和含濕量的水汽凝結析出，這樣就降低了濕度。2、干燥器除濕是利用氣泵將試驗箱內的空氣抽出，并將干燥的空氣注入，同時將濕空氣送入可循環利用的干燥進行干燥，干燥完后又送入試驗箱內，如此反復循環進行除濕。現在大部分恒溫恒濕試驗箱采用前一種除濕方式法，后一種的除濕方法，需要增加除濕機或化學除濕，可以使露點溫度達到0℃一下。適用于有特殊要求的場合，但成本相對較高。簡述低溫恒溫恒濕試驗箱的工作系統原理控制系統是綜合試驗箱的核心，它決定了試驗箱的升溫速率，精度等重要指標。現在試驗箱的控制器大都采用PID控制，也有少部分采用PID與模糊控制相組合的控制方式。恒溫振蕩器由于控制系統基本上屬于軟件的范疇，而且此部分在使用過程中，一般不會出現問題。

　　加熱系統：試驗箱的加熱系統相對制冷系統而言，是比較簡單。它主要有大功率電阻絲組成，由于試驗箱要求的升溫速率較大，因此試驗箱的加溫度系統分為加濕和除濕兩個子系統。試驗箱的加濕方式一般采用蒸汽加濕法，即將低壓蒸汽直接注入試驗空間加濕。這種加濕方法加濕能力，速度快，加濕控制靈敏，尤其在降溫時容易實現強制加濕。試驗箱的除濕方式有兩種：機械制冷除濕和干燥除濕。數顯恒溫恒濕試驗箱機械制冷除濕的除濕原理是將空氣冷卻到露點溫度以下，使大于飽和含濕量的水汽凝結析出，這樣就降低了濕度。恒溫恒濕試驗箱直銷干燥器除濕是利用氣泵將試驗箱內的空氣抽出，并將干燥的空氣注入，同時將濕空氣送入可循環利用的干燥進行干燥，干燥完后又送入試驗箱內，如此反復循環進行除濕。現在大部分綜合試驗箱采用前一種除濕方式法，后一種的除濕方法，可以使露點溫度達到0℃一下。適用于有特殊要求的場合，但費用較貴。

　　制冷系統是綜合試驗箱的關鍵部分之一。一般來說，低溫恒溫恒濕試驗箱的制冷方式都是機械制冷以及輔助液氮制冷，機械制冷采用蒸汽壓縮式制冷，它們主要由壓縮機，冷凝器，節流機構和蒸發器組成，低溫水槽由于我們?cè)囼?yàn)的溫度低溫要達到-55℃，單級制冷難以滿足滿足要求，因此試驗箱的制冷方式一般采用復疊式制冷。我司生產的恒溫恒濕箱的制冷系統由兩部分組成，分別稱為高溫部分和低溫部分，每一部分是一個相對獨立的制冷系統。高溫部分中制冷劑的蒸發吸收來自低溫部分的制冷劑的熱量而汽化；低溫部分制冷劑的蒸發則從被冷卻的對象（試驗箱內的空氣）吸熱以獲取冷量。高溫部分和低溫部分之間是用一個蒸發冷凝器聯系起來，它既是高溫部分的冷凝器，也是低溫部分的冷凝器。P系列試驗箱的高溫部分制冷劑采用中溫制冷劑，低溫部分制冷劑是采用低溫制冷劑，箱內溫度能達到-70-150℃.熱系統功率都比較大，而且在試驗箱的底板也設有加熱器。低溫恒溫恒濕試驗箱是指能同時施加溫度、濕度應力的試驗箱。隨著我國工業產品研制的需要，近幾年來，低溫水浴我國從國外引進了大批試驗系統，為我國工業產品的研制和定型發揮了重要作用，但由于其本身的復雜性，使得試驗箱在運行中出現了許多問題，而且出現了問題不能及時解決，大大延長了試驗周期，影響了產品的研制工作。而產生這些現象的原因是對綜合試驗的工作原理不了解。為此，我們對試驗箱的基本工作原理作出了一些簡要闡述，并介紹如何對綜合試驗箱試驗設備的故障進行分析和判斷。低溫恒溫恒濕試驗箱的傳感器主要是溫度和濕度傳感器。溫度傳感器應用較多的是鉑電組和熱電偶。濕度的測量方法有兩種：干濕球溫度計法和固態電子式傳感器直接測量法。由于干濕球法測量精度不高，現在的試驗箱正逐步的以固態傳感器代替干濕球來進行濕度的測量。恒溫恒濕試驗箱保養九大建議一、恒溫恒濕試驗箱一般都比較高我們建議將其置于比較良性溫度環境中我們的經驗溫度值為8℃~23℃,對不具備此條件的實驗室須配備適當?shù)?a title="空調" href="/kongdiao/kongdiao.html" target="_blank">空調器或冷卻塔.二、堅持專人專業管理有條件的單位應不定期派專人到供方工廠培訓學習.以獲得較專業的維護、維修的經驗和能力.三、固定每3個月清洗一次冷凝器對于壓縮機采用風冷冷卻的應定期檢修冷凝風機并對冷凝器進行去污除塵以保證其良好的通風換熱性能對于壓縮機采用水冷冷卻的除須保證其進水壓力與進水溫度外還必須保證相應流量.恒溫恒濕試驗箱直銷并定期對冷凝器內部進行清洗除垢以獲取其持續的換熱性能.四、定期清洗蒸發器因試品的潔凈等級各異在強制風循環作用下蒸發器上會凝聚很多塵埃等小顆粒物體應定期進行清洗.五、循環風葉、冷凝器風機清潔和平衡與清洗蒸發器相似因試驗箱的工作環境各異循環風葉和冷凝器風機上會凝聚很多塵埃等小顆粒物體應定期進行清洗.六、水路與加濕器清洗若水路不暢、加濕器結垢易導致加濕器干燒可能損壞加濕器所以必須定期對水路與加濕器進行清洗.七、堅持每次試驗完畢后將溫度設定在環境溫度附近工作30分鐘左右后再切斷電源并擦干凈工作室內壁.八、恒溫恒濕試驗箱若需搬遷好在天矩技術人員指導下進行以免造成不必要的損傷或損壞設備.九、長期停機不使用時應定期每半月給產品通電通電時間不小于1小時.

　　恒溫恒濕試驗箱溫濕度控制原理及操作過程恒溫恒濕試驗箱也稱高低溫交變濕熱試驗箱，可程式恒溫恒濕試驗機，是航空、汽車、家電、科研等領域*的檢測設備，用于測試和確定電工、電子及其他產品及材料進行恒定試驗的溫濕度環境變化后的參數及性能。按照其試驗要求不僅要有溫度的控制，同時還要進行濕度控制，該過程如下：一、恒溫恒濕試驗箱升溫過程試驗箱內的升溫主要是采用大功率電阻絲，由于試驗箱要求的升溫速率較大，因此試驗箱的加溫度系統分為加濕和除濕兩個子系統二、恒溫恒濕試驗箱降溫過程降溫即制冷，試驗箱的制冷方式都是機械制冷以及輔助液氮制冷，機械制冷采用蒸汽壓縮式制冷，它們主要由壓縮機，冷凝器，節流機構和蒸發器組成，恒溫恒濕試驗箱如果箱體較大需要達到的溫度要求較低達-55℃或以下，單級制冷難以滿足滿足要求，因此試驗箱的制冷方式一般會采用復疊式制冷。三、恒溫恒濕試驗箱加濕過程
